晶圓級微轉移印刷方法

（中國AI網 2025年08月01日）增強現實和虛擬現實等應用需要（近）可見激光源的光子集成。將III-V族光學增益材料與低損耗氮化硅波導進行異質集成，可以在單個芯片實現包含低噪點激光器的復雜光子電路。先前的演示主要集中在通信波段。對于短波，實現III-V族材料與氮化硅波導之間的高效光耦合方案有限。基于晶圓鍵合器件的進展需要復雜的耦合結構，并且存在散熱不佳的問題。

在一項研究中，根特大學和比利時微電子研究中心團隊展示了一種晶圓級微轉移印刷方法，以將功能性III-V器件直接集成到商業氮化硅平臺的硅襯底。他們展示了基于高效砷化鎵（GaAs）、工作于800納米波段的放大器（集成了可飽和吸收體）與氮化硅腔之間的對接耦合。這產生了延伸腔連續波激光器和模式鎖定激光器，其產生的脈沖序列重復頻率范圍為3.2至9.2吉赫茲（GHz），并展現出優異的被動穩定性（無源穩定性），其基頻射頻線寬低至519赫茲（Hz）。

結果表明，利用可擴展制造技術，有可能構建800納米復雜、高性能的全集成激光系統，并在AR/VR等領域取得重大進展。

小型化、高能效的光學器件對廣泛的技術越來越重要，比如AR/VR。光子集成電路（PICs）在單個芯片結合了多種光學功能，利用現有的CMOS（互補金屬氧化物半導體）工藝和基礎設施來實現這種小型化，同時相較于傳統光學系統在尺寸、重量、功率和成本方面具有顯著優勢。

為了實現先進PICs，需要在適合波長的波導平臺集成提供短波相干輻射的激光源。對于短于1.1μm的波長，廣泛使用的絕緣體上硅（SOI）平臺由于其相對較窄的帶隙而不再適用。對于這個問題，最有前途和技術成熟的解決方案是使用氮化硅（SiN）波導平臺，提供低至約400nm波長的寬帶透明度和低于0.1 dB m?19,10的極低損耗。這使得SiN波導對于利用超高q微腔或其他協整非線性材料的非線性器件特別有吸引力。

然而，一個關鍵的挑戰在于從III-V光源到低損耗波導的耦合，這是由于III-V材料（> 3）和SiN（~ 2）之間的大折射率對比。在電信和光通信波長（1550 nm和1310 nm），已經展示了諸多有希望的演示。遺憾的是，由于硅的小帶隙，這對于短波長并不可能。使用中間介電介質作為耦合結構/點尺寸轉換器，光可以從III-V非絕熱耦合到中間介電介質波導，然后使用倒錐形管短暫耦合到SiN波導。這成功地用于在SiN平臺集成廣泛的III-V，首先在亞微米波長，隨后在780 nm。

不過，然而，這種介質耦合結構需要在III-V族材料集成之后沉積并圖案化波導結構，這顯著地令集成后工藝流程復雜化。同時，絕熱倒錐結構的使用限制了工作帶寬。

另一種光耦合方法，對接耦合，已廣泛用于將激光器集成到SiN和薄膜鈮酸鋰（TFLN），從1550 nm一直到637 nm，以制造穩定的單模激光器和鎖模激光器。在這里，一個III-V增益芯片與一個低損耗波導芯片對接。由于工藝的芯片級性質，芯片到芯片耦合本質上比晶圓級方法的可擴展性更低，限制了其商業化潛力。但通過微轉移印刷集成方法的優越靈活性，III-V可以使用直接對接耦合方法在晶圓規模進行異質集成，其中III-V直接放置在硅襯底的頂部，而與晶圓鍵合集成技術相比，這可以提供優越的熱特性和極寬帶光耦合。

同時，微轉移印刷提供了一系列的優勢，如高效的III-V材料使用和不需要在SiN晶圓進行III-V加工。這項技術先前已經通過將法布里-珀羅激光器耦合到波長為1550 nm和1310 nm的波導而得到了證明。不過，相關演示缺乏有效的耦合和復雜的激光功能，如擴展腔激光器。

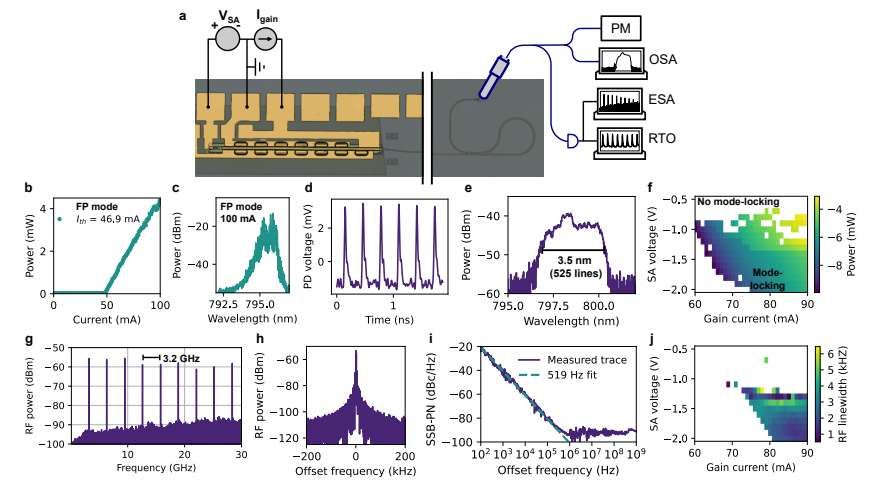

對于根特大學和比利時微電子研究中心團隊的研究，這是首次使用短波微轉移印刷進行晶圓級兼容對接耦合集成的擴展腔激光演示。利用對接耦合的跨波長特性，所述技術可實現800納米的激光發射。團隊演示了具有超過4 mW連續波輸出功率的擴展腔激光器，并通過無源鎖模產生超穩定脈沖串，基頻（RF）線寬低至519 Hz，脈沖能量高達0.27 pJ。集成激光器展示了方法的健壯性和多功能性。

使用團隊介紹的集成方法，可以將復雜的高功率激光器集成在800 nm的SiN平臺。通過優化III-V - SiN耦合，可以提高器件的輸出功率，使其與激光片表征中的高功率勢相匹配。通過調整印刷參數、粘附層組成和厚度以及凹槽刻蝕深度的控制來優化微轉移印刷工藝，可以顯著改善這一問題。

另外，單模激光器可以集成包括濾波器，以潛在地實現> - 15nm波長可調諧性。最后，通過將Fabry-Perot激光板與平面前切面集成，可以獲得最優的勢能。通過這種方式，波導耦合功率可能達到50毫瓦。由于耦合方案的跨波長性，所演示的集成方法可以很容易地?cái)U(kuò)展到使用不同增益材料的更短波長。

不同的波導平臺，如薄膜鈮酸鋰絕緣體（LNOI）或氧化鋁可以用來進一步擴展光譜和功能。通過使用微轉移印刷方法的靈活性，多種不同的材料可以在密度和復雜性方面協同集成，而這在很大程度上是使用晶圓鍵合所無法實現的事情。同時，這種集成過程與現有光子SiN平臺的兼容性意味著這種方法非常適合大規模生產。微轉移印刷可用于在CMOS工藝的后端線上以晶圓規模集成III-V材料，使CMOS不兼容的III-V材料遠離前端。

這證明了微轉移印刷技術在較短波長的III-V集成方面的潛力。采用等離子體增強化學氣相沉積沉積的SiN硬掩膜，采用電感耦合等離子體刻蝕形成激光脊波導和可飽和吸收體隔離，并通過UV光刻和SF6/CF4/ h2基反應離子刻蝕進行圖片化。接下來，通過低應力PECVD SiN鈍化激光，打開通孔，通過電子束沉積和提離工藝沉積p接觸金屬和n接觸金屬。

為了消除金屬/III-V界面的天然氧化物，在接觸沉積之前使用稀HCl浸液，并在430°C下對接觸進行快速熱退火。隨后，激光器的臺面，包括光學面，使用相同的ICP配方蝕刻，并使用PECVD SiN鈍化。一個金鏡沉積在一個面，包括一個薄的（幾納米厚以限制吸收）鈦粘附層，并使用傾斜的電子束沉積。接下來，使用基于BCl3/ h2的ICP蝕刻和光刻膠掩膜選擇性地暴露襯底，對InGaP釋放層進行圖圖化。然后用厚的（~ 6μm）正光刻膠形成tether封裝到基板，并使前表面裸露以允許緊密對接。最后，使用2:1的HCl:H2O溶液進行蝕刻。

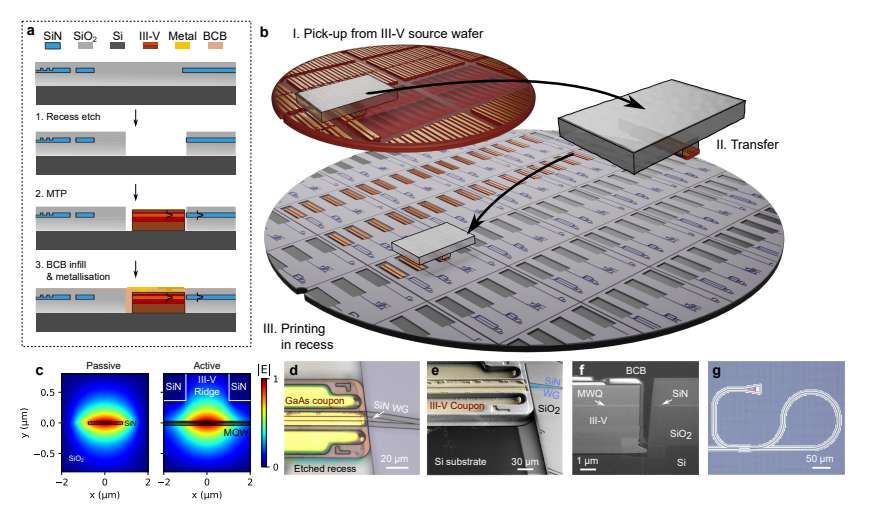

在微轉移印刷之前，使用ICP和CHF3/Ar氣體混合物以及鉻金屬硬掩膜蝕刻凹槽，并通過升降工藝?yán)L制圖案。接下來，添加一層薄薄的（~ 50 nm）光圖圖化BCB 粘附層。接下來，III-V微轉印到凹槽中，對準氮化硅波導。最后，進行印后處理以添加金屬觸點并用BCB填充光路中的任何空隙。

相關論文：Micro-Transfer Printed Continuous-Wave and Mode-Locked Laser Integration at 800 nm on a Silicon Nitride Platform

https://arxiv.org/pdf/2504.16993

總的來說，根特大學和比利時微電子研究中心團隊展示了一種晶圓級微轉移印刷方法，以將功能性III-V器件直接集成到商業氮化硅平臺的硅襯底。他們展示了基于高效砷化鎵（GaAs）、工作于800納米波段的放大器（集成了可飽和吸收體）與氮化硅腔之間的對接耦合。這產生了延伸腔連續波激光器和模式鎖定激光器，其產生的脈沖序列重復頻率范圍為3.2至9.2吉赫茲（GHz），并展現出優異的被動穩定性（無源穩定性），其基頻射頻線寬低至519赫茲（Hz）。
