將一只普通手套變成VR控制器

（中國AI網 2025年12月01日）薩哈娜·文卡塔拉曼（Sahana Venkataraman）是一位13歲的科技和歷史愛好者，并正致力于利用虛擬現實技術來提高人們對南亞歷史中遭到忽視的歷史奇跡。日前，她分享了自己是如何通過DIY將一只普通手套變成VR控制器：

我制作了一只手套，戴上它后，你只需動動手指就能移動虛擬物體！！下面是我如何一步步實現它的概述，你也可以照著做??

所需材料：

Arduino Uno開發板

USB A轉USB B數據線

2個彎曲傳感器 —— 務必確保它們是彎曲傳感器，而不是”柔性壓力傳感器”，這兩者經常混淆。類似這種：https://ca.robotshop.com/products/22-10k-flexible-sensor?qd=033c88268cfeac91575a5458c805bdf9

一個轉換器（如果你的筆記本電腦沒有USB接口的話）

一雙手套（準備弄壞也無所謂的那種）

熱熔膠槍和膠棒

一臺性能尚可的筆記本電腦 —— 需要安裝的軟件：Unity、代碼編輯器（如VS Code）和Arduino IDE。

公對母跳線 或者 一根你不介意拆掉的舊線纜 + 一把小刀、剝線鉗和剪刀

針和線

步驟1：設置Unity項目

1.1：創建一個新的Unity 3D項目

打開Unity App。

轉到Projects標簽頁→New Project→Universal 3D。

將其重命名為類似”GloveProject”的名字。

當你點擊Open Project時，會開始加載一個新窗口——這就是Unity編輯器，我們將在其中創建場景。

1.2：添加包含物體的場景

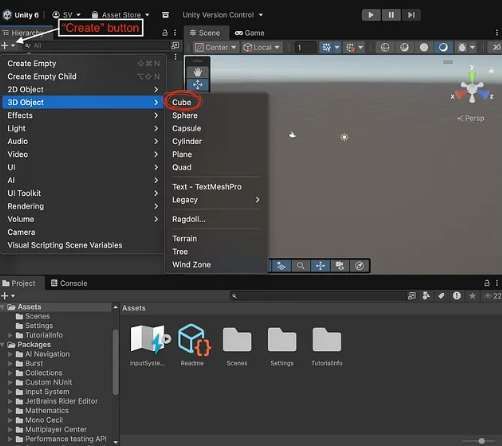

在左側的Hierarchy面板中，添加：

一個立方體——這將是我們用手套操控的物體。將其重命名為”TargetCube”。
（按回車鍵或點擊查看完整尺寸圖片）

一個”Create Empty”——這是下拉菜單中的第一個選項。將其重命名為”GloveManager”。

步驟2：在Unity中設置UDP接收器

2.1：創建UDP接收器C#腳本

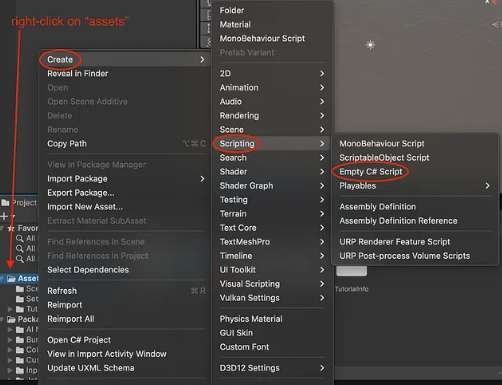

如上圖所示，右鍵點擊Assets→Create→Scripting→Empty C# Script。將腳本重命名為”Udpreceiver.cs”。
在右側的面板中，點擊”open”來編輯代碼。代碼應該會在你筆記本電腦上下載的代碼編輯器中打開（我使用的是Visual Studio Code）。將以下代碼粘貼到你的代碼編輯器中：

using UnityEngine;using System.Net;using System.Net.Sockets;using System.Text;public class UdpReceiver : MonoBehaviour{ public int port = 5065; // MUST match the Python script UDP_PORT public GameObject targetObject; // assign in Inspector private UdpClient client; private IPEndPoint remoteEndPoint; private string lastMessage = ""; private bool initialized = false; void Start() { try { client = new UdpClient(port); client.Client.Blocking = false; // don't hang if no data remoteEndPoint = new IPEndPoint(IPAddress.Any, 0); initialized = true; Debug.Log("UDP Receiver started on port " + port); } catch (System.Exception e) { Debug.LogError("UDP Receiver error: " + e.Message); } } void Update() { if (!initialized || client == null) return; try { if (client.Available > 0) { byte[] data = client.Receive(ref remoteEndPoint); lastMessage = Encoding.ASCII.GetString(data).Trim(); // Expecting "v1,v2" string[] parts = lastMessage.Split(','); if (parts.Length >= 2) { int sensor1, sensor2; if (int.TryParse(parts[0], out sensor1) && int.TryParse(parts[1], out sensor2)) { if (targetObject != null) { Vector3 p = targetObject.transform.position; // --------------------------- // SENSOR 1 (A0): forward/back (Z) // Bent ≈ 340, straight ≈ 550 // --------------------------- float mapped1 = MapTo01(sensor1, 340f, 550f); // bent, straight mapped1 = Mathf.Pow(mapped1, 2f); // exaggerate float nearZ = 0.5f; // close to camera float farZ = 50f; // far away float newZ = Mathf.Lerp(nearZ, farZ, mapped1); // --------------------------- // SENSOR 2 (A1): up/down (Y) // Bent ≈ 400, straight ≈ 600 // More bend = down, less bend = up // --------------------------- float mapped2 = MapTo01(sensor2, 400f, 600f); // bent, straight mapped2 = Mathf.Pow(mapped2, 2f); // exaggerate float bottomY = 0f; // cube low position float topY = 5f; // cube high position float newY = Mathf.Lerp(bottomY, topY, mapped2); // Apply both targetObject.transform.position = new Vector3(p.x, newY, newZ); } } } } } catch (System.Exception) { // ignore transient UDP errors } } float MapTo01(float value, float min, float max) { if (max <= min) return 0.0f; float t = (value - min) / (max - min); return Mathf.Clamp01(t); } void OnApplicationQuit() { if (client != null) { client.Close(); client = null; } }}

此代碼接收我們稍后將插入的傳感器的數據，并彌合了傳感器數據與Unity中立方體之間的差距。

按Cmd/Ctrl+S保存。

2.2：將腳本附加到我們的Unity場景

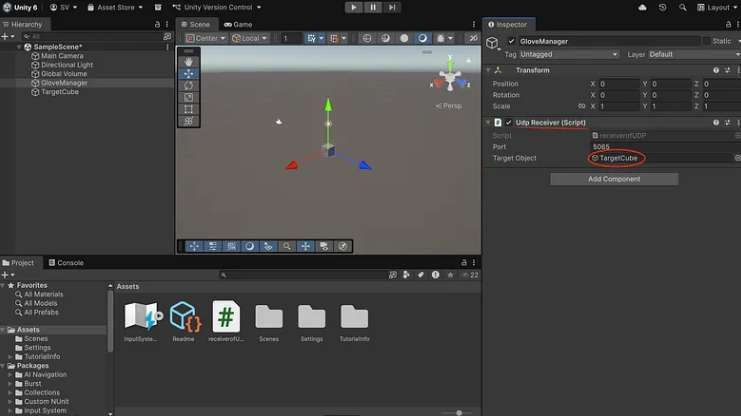

回到Unity編輯器中，在Hierarchy面板下，點擊我們創建的”GloveManager”。

在右側的Inspector面板中，應該有一個名為”Add Component”的按鈕。點擊它，搜索UDP receiver并添加。

現在，UDP receiver下方應該有一個字段，用于指定目標對象。將Hierarchy面板中的”TargetCube”拖拽到該字段中。

步驟3：為Arduino編程

3.1：通過USB-A轉USB-B數據線連接Arduino

使用任何Arduino Uno（兼容板或官方板均可）——用USB線連接到筆記本電腦，如果需要的話使用轉換器。

3.2：將以下代碼上傳到新項目文件中

如果你以前沒用過IDE，這步就是點擊那個寫著”New Sketch”的藍色按鈕。

粘貼并上傳：

const int flex1Pin = A0;const int flex2Pin = A1;void setup() { Serial.begin(9600); pinMode(flex1Pin, INPUT_PULLUP); pinMode(flex2Pin, INPUT_PULLUP);}void loop() { int v1 = analogRead(flex1Pin); int v2 = analogRead(flex2Pin); Serial.print(v1); Serial.print(","); Serial.println(v2); delay(30);}

3.3：關閉IDE中的串口監視器

一次只能有一個程序使用串口，所以請關閉IDE的串口監視器。

步驟4：創建Python→UDP橋接

這部分將Arduino傳感器讀數轉發到Unity。

4.1：設置終端和腳本

打開你筆記本電腦的代碼終端，通過粘貼以下命令然后按回車來安裝pyserial：pip3 install pyserial

通過粘貼以下命令/按回車，告訴終端你想將接下來要寫的代碼存儲在你的桌面文件夾：cd ~/Desktop

通過粘貼以下命令創建腳本：nano arduino_to_udp.py

這會帶你到一個空編輯器，在那里你將粘貼以下代碼：

import serialimport socketSERIAL_PORT = "/dev/cu.usbmodemXXXX" # your actual portBAUD_RATE = 9600UDP_IP = "127.0.0.1"UDP_PORT = 5065def main():ser = serial.Serial(SERIAL_PORT, BAUD_RATE, timeout=1)sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)print("Forwarding serial → UDP")while True:data = ser.readline().decode("utf-8", errors="ignore").strip()if not data:continuesock.sendto(data.encode(), (UDP_IP, UDP_PORT))print("Serial:", data)if __name__ == "__main__":main()

注意到第4行寫著”/dev/cu.usbmodemXXXX”了嗎？用你的實際端口名稱替換掉這整個名字。你可以通過導航到Arduino IDE，點擊Tools并查看”Port”下拉菜單旁邊顯示的名稱來找到它。那就是你要用的那個。

修改完代碼后，按Ctrl+O（是字母O），然后按回車確認，再按Ctrl+X退出。

步驟5：硬件部分！！

現在我們可以做更有趣的事情了——連接傳感器，讓整個系統真正工作起來！

5.1：準備工作——準備好導線

如果你有公對母跳線，我羨慕你。你不需要解剖任何充電線纜——可以忽略這一步。對于像我這樣沒有這種便利條件的人，以下是我如何讓它工作的：

務必確保在使用小刀和剪刀時非常小心

用剪刀剪掉一根你不需要的舊線纜的末端——可以是耳機線、充電線等。你會得到一段裸露的線纜。

用小刀，沿著線纜外部絕緣層的中心切開，小心不要割傷自己或損壞內部線芯。這樣應該更容易剝掉絕緣層。在接觸到內部線芯之前，可能還需要剝掉幾層東西。

大多數標準充電線有4根線，這正是我們需要的數量。取4根線，將所有4根線的兩端都剝掉一到兩厘米的絕緣層。我沒有剝線鉗，所以用了小刀——只能說這花了我一些時間。

5.2：連接導線

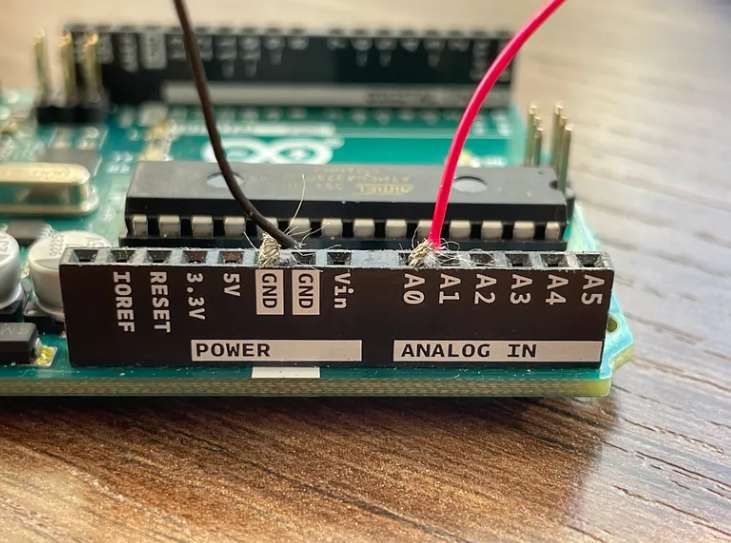

讓我們從連接第一個傳感器開始。將2根導線的金屬絲擰在一起，然后插入到GND和A0——應該看起來像這樣：

現在，我們將每根導線的自由端纏繞在傳感器各自的引腳上。傳感器應該有兩個引腳，所以將GND線纏繞在一個引腳上，將A0線纏繞在另一個引腳上。確保兩根導線的金屬絲沒有任何部分相互接觸。

通過USB線將你的Arduino連接到筆記本電腦。確保IDE應用程序中的串口監視器已關閉，然后運行終端代碼（將以下內容粘貼到終端：python3 arduino_to_udp.py）。

你應該至少得到一個數字讀數（我們只連接了一個傳感器）。確保當你相應地彎曲傳感器時，讀數有顯著變化。記錄傳感器完全彎曲和伸直時的讀數。如果讀數不合理，嘗試：

調整連接到Arduino板子的連接

確保兩根導線沒有相互接觸

這通常能解決問題。當你確定連接穩定且工作正常后，用熱熔膠將導線粘在傳感器引腳上。確保只粘引腳的中下部，不要碰到傳感器實際塑料底座——這里要非常小心。

如果你有公對母跳線，將公頭插入GND和A0，母頭可以套在傳感器引腳上。

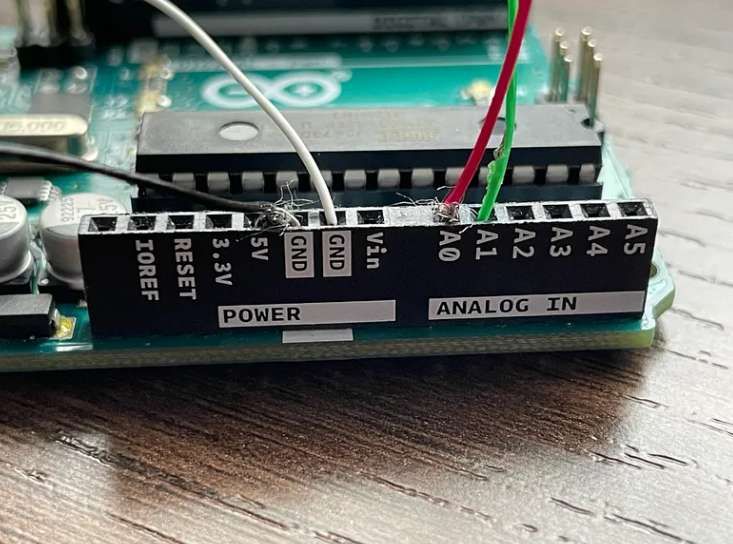

對第二個傳感器重復完全相同的操作，只是將導線插入另一個GND端口和A1（而不是A0）。最終的Arduino導線連接應該看起來像這樣：

最終連接

傳感器1：
導線A→Arduino GND→傳感器引腳
導線B→Arduino A0→傳感器引腳

傳感器2：
導線C→Arduino GND→傳感器引腳
導線D→Arduino A1→傳感器引腳

步驟6：將傳感器縫到手套

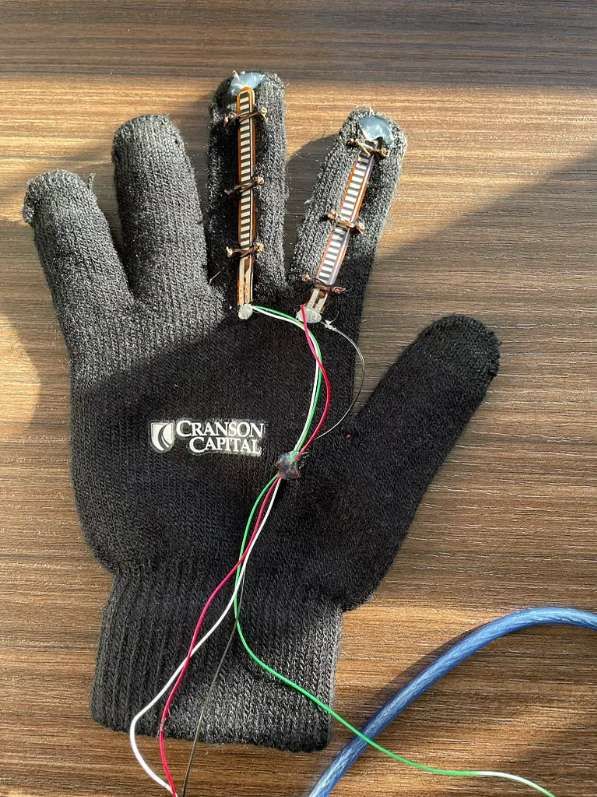

將傳感器放在手套的食指和中指上（我把它放在手的前面/手掌側，但你可以選擇任意一側——事后看來，放在手背可能更好）。

用線在傳感器上方縫出環扣，不要穿過傳感器本身。一個在傳感器頂端，一個在中間，一個靠近底部。

通過在靠近手套中部的位置（如下圖）用線環固定導線，并在該線環上加點熱熔膠，來確保導線有一定的松弛度。我還在指尖附近加了幾點熱熔膠，以防止傳感器從縫制的線環中滑出。

步驟7：運行最終程序！！！

回到Unity編輯器，點擊屏幕頂部的播放按鈕。如果你戴著手套彎曲手指，立方體應該開始移動了！中指控制它的高度，食指控制它的遠近。就這樣，你成功了！現在你只需動動手指就能控制虛擬物體了！

結構概述

項目總結如下：

傳感器發送數據到Arduino IDE→將數據轉發到終端→發送到Unity中的UDP接收器→根據Unity 3D場景中的C#腳本控制”TargetCube”

結論

制作這個手套真的很有趣，但有時也相當令人沮喪。無論如何，我會說這一切都是值得的。

目前，它還只是一個立方體。但這個設置實際上是一個可用于任何事物的空白輸入設備：

在VR中抓取和投擲物體

在虛擬博物館中按下看不見的按鈕

改變顏色、觸發動畫或瀏覽菜單

最終，用你的雙手而不僅僅是眼睛來探索那些未充分代表的南亞歷史奇跡

很酷的一點是，一旦你完成了一次這樣的布線，你就不需要重復那些困難的部分。你可以繼續重復使用同一只手套和代碼來為新想法、場景和體驗制作原型。

通過這個項目，我學到了從”我有一個想法”到”這個東西存在并且能工作”實際需要付出什么。這個過程并不總是順利的。在某些時候，你會想把你的Arduino掰成兩半。但無論如何都要堅持下去。當整個系統協同工作時，每一個令人沮喪的時刻都變得值得了:)
