作為地形模擬研究的平臺

（中國AI網 2025年06月19日）在一項研究中，弗吉尼亞理工大學團隊介紹旨在為VR提供下半身觸覺交互，使用戶能夠在虛擬現實中行走，同時與各種模擬地形進行交互的ForceBot。

它利用兩個平面龍門架，給每只腳兩個自由度和被動的腳跟提升運動。設計采用動捕數據與動態仿真相結合進行人機工作空間和硬件選擇。它具有導納控制器調節物理人機交互（pHRI），以及步行算法來生成步行運動和模擬虛擬地形。總體而言，平臺提供了一種獨特的方法，利用平面龍門架實現VR地形交互。

在過去的幾十年里，虛擬現實技術取得了顯著的進步，越來越多的領域?qū)⑦@項技術用于各種目的，在教育、醫療保健、娛樂、工程等領域提供了顯著的好處。VR通過各種感官提供了一個模擬的世界，最常見的VR感官反饋形式是視覺和聽覺，這在創造沉浸式體驗方面已經被證明是有效的。

在最近的VR應用中，觸覺反饋的添加已證明可以進一步改善這種沉浸感，為模擬現實場景（如技能訓練、教育和康復）提供可測量的改進。然而，大多數觸覺設備專注于向上半身提供反饋；很少與下半身相互作用。

將觸覺反饋和下半身互動結合起來，可以潛在地提高VR導航的舒適度和有效性。最常見的虛擬環境導航方法通常使用控制器、操縱桿或滑動平臺。雖然有效，但設備通常缺乏身體運動，或者只能模擬簡單的平地。

通過觸覺交互顯示計算機生成地形的能力可以拓寬VR應用，模擬更廣泛的場景，允許用戶用自然的身體動作穿越虛擬地形。在研究中，弗吉尼亞理工大學團隊提出了一種專注于這種下半身交互的VR觸覺設備，在提供行走運動的同時允許用戶與模擬地形進行交互。

目前市面沒有太多為下半身觸覺交互設計的設備。另外，以往的研究在測試更復雜的觸覺控制算法時，沒有提供足夠的數據來保證高性能，因而留下了很大的研究空白。研究要么不包括初步的用戶數據，要么讓用戶在一個小規模的工作空間里慢慢走。

弗吉尼亞理工大學團隊以先前的設計作為基礎，并提出了ForceBot。

裝置的目的是作為下半身觸覺交互的研究平臺。系統包含兩個平面龍門架，每個龍門架都有一個定制設計的腳平臺，為每只腳提供兩個主動自由度和一個被動后跟運動。

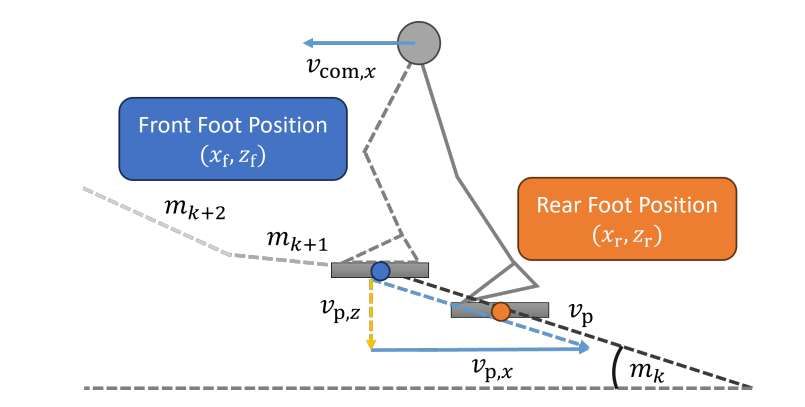

團隊同時提出了一種基于不同步態階段生成步行運動的步行算法，并可以模擬三種類型的地形來，包括平地，樓梯和凸塊。它具有導納控制器來調節人機交互，測量相互作用力以提供機器人運動。

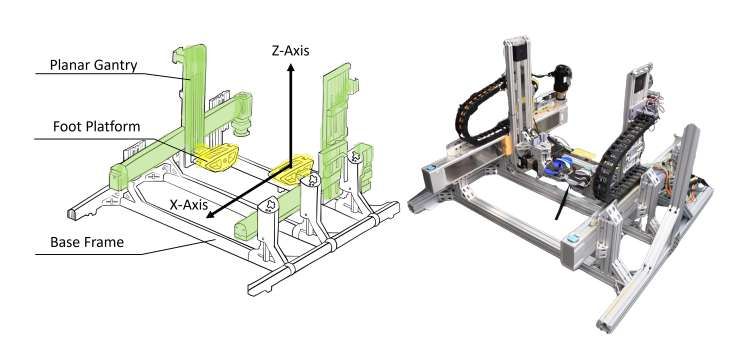

ForceBot旨在幫助用戶使用機器人系統穿越VR地形。系統包含兩個平面龍門架，如圖1所示，用綠色標記。每個平面龍門架都有一個連接到它的腳平臺，作為用戶將腳連接到系統的物理用戶界面，在圖1中用黃色標記。每個足部平臺可以在矢狀面上獨立移動，標記為X軸和y軸。

足部平臺同時允許被動抬腳跟運動，以改善步行交互。系統通過在站立階段沿著虛擬地面滑動平臺，提供類似跑步機的行走體驗。改變機器人運動的約束條件可以模擬不同的虛擬地形。在擺動階段，足部平臺只是跟隨用戶腳的運動。導納控制器調節這種物理人機交互，將相互作用力轉化為機器人運動。

設備平衡了工作空間和占用空間大小、控制性能和成本效益。與基于Stewart平臺的設計相比，所提出的設計提供了一個更大的機器人工作空間，它同時比以前的其他設備具有更小的占地面積。另外，設備采用了現成的組件，降低了開發成本，加快了開發時間。當然，團隊坦誠這種更緊湊、更經濟的設備的局限性是單向行走和非驅動的腳踝運動，這阻礙了用戶在VR中自由導航。盡管有其局限性，但所述裝置有能力作為地形模擬研究的平臺。

每個龍門架包含兩個線性執行器（型號HMRB-18， OSPE32-BHD by Parker），為用戶的腳提供兩個自由度，如圖4所示。兩個龍門架由80毫米方形t型槽鋁型材構成的基礎框架連接，可以輕松調整它們之間的間距。每個龍門架都有一個足部平臺，這是用戶的腳與系統接口的地方。限位開關安裝在執行器的每一端，以防止碰撞。每個線性執行器由一個2000瓦的伺服電機與齒輪減速器配對驅動。電機提供6.37 Nm額定扭矩和19.1 Nm瞬時最大扭矩，扭矩常數為0.56 Nm/ a，機械時間常數為0.5 ms，標稱轉速為3,000轉/分鐘。

為了簡化開發，系統中的所有電機都是相同的，使用相同的電機驅動器，通信協議和編碼器。x軸電機配3:1齒輪減速比，z軸電機配10:1齒輪減速比。每個電機都有一個高分辨率的23位絕對編碼器，由歐姆龍電機驅動器控制，提供電機速度控制。電機驅動器通過EtherCAT通信協議接收來自中央控制器計算機的命令。如圖5所示，足部平臺設計的目標是在用戶和運動設備之間提供一個物理接口，在任何運動過程中都不會打滑，允許腳跟抬起，并且可以感知設備和用戶之間的所有力相互作用。

另外，外部計算機運行VR渲染軟件，并通過VR頭顯給用戶來自VR世界的視覺反饋。外部計算機允許集成不同的操作系統。它簡化了與中央計算機上不兼容Linux操作系統的商用VR產品建立連接的開發。外部計算機和中央計算機之間的通信是通過Web-Socket協議建立。

相關論文：Design and Development of a Locomotion Interface for Virtual Reality Lower-Body Haptic Interaction

總的來說，團隊提出了一種獨特的設計，為每只腳提供兩個自由度運動，并采用被動腳跟提升機制來實現行走行為。設計過程利用動態仿真的動捕數據，使人機工作空間與基于仿真結果的設備選擇和硬件設計保持一致。

系統采用導納控制器進行人機物理交互，調節人機交互力與機器人運動之間的關系。控制器使用行走算法生成類似跑步機的行走運動。最后，團隊對系統的性能進行了三次測試，驗證了系統模擬虛擬地形的能力。

未來的研究旨在進一步開發和評估所提出的裝置。首先，將專注于實現更復雜的虛擬環境，以及進一步開發行走算法。改進將包括推動輔助，為每只腳提供更多的自由度，以及模擬地形屬性。其次，通過用戶研究來評估所提出設備的有效性，涉及一個完整的VR環境，對沒有經驗的用戶進行全面的評估，包括測量用戶的身體負荷、VR引起的不適和沉浸程度。
